Data Pin Flyback 154 177b: Spesifikasi, Detail Lengkap


Abockbusup.com – Pada bagian ini, kami akan memberikan informasi detail dan spesifikasi lengkap tentang data pin flyback 154 177b untuk membantu Anda dalam perbaikan televisi. Komponen ini sangat penting untuk memastikan efisiensi maksimal pada televisi Anda.

Fungsi dan Pentingnya Data Pin Flyback 154 177b

Salah satu komponen penting dalam perbaikan televisi adalah data pin flyback 154 177bFungsi utama dari komponen ini adalah untuk mengubah arus listrik berfrekuensi rendah menjadi arus listrik dengan frekuensi tinggi yang dapat digunakan untuk menggerakkan layar televisi. Tanpa komponen ini, televisi tidak akan mampu menampilkan gambar dengan benar.

Pentingnya penggunaan data pin flyback 154 177b dalam perbaikan televisi terletak pada kemampuannya untuk memastikan efisiensi maksimal. Dalam kondisi yang ideal, data pin flyback 154 177b dapat beroperasi dengan sangat efisien dan memungkinkan televisi berfungsi dengan baik selama bertahun-tahun.

Untuk memastikan kinerja optimal, penting untuk memahami dengan baik bagaimana komponen ini bekerja dan bagaimana cara menggunakannya dalam perbaikan televisi. Melalui pemahaman yang baik tentang fungsi dan pentingnya data pin flyback 154 177b, Anda dapat memperbaiki televisi lebih efektif dan memperpanjang masa pakainya dengan penggunaan yang tepat.

Spesifikasi dan Kompatibilitas Data Pin Flyback 154 177b

Pada bagian ini, kami akan memberikan informasi detail mengenai spesifikasi dan kompatibilitas data pin flyback 154 177b yang perlu Anda ketahui sebelum memilih dan memasangnya pada televisi Anda.

Spesifikasi Deskripsi
Ukuran 70 x 38 x 28 mm
Keluaran Tegangan 10-15 kV
Kompatibilitas Mudah digunakan pada semua jenis televisi
Baca Juga:  Persamaan IC LM324, IC LM358, IC TL084, IC OP400

Data pin flyback 154 177b memiliki ukuran yang cukup kecil, sehingga mudah dipasang pada televisi Anda. Selain itu, komponen ini juga terbukti dapat bekerja pada semua merek dan jenis televisi, sehingga memudahkan Anda dalam melakukan perbaikan. Jangan ragu untuk memilih data pin flyback 154 177b dalam memperbaiki televisi Anda dan pastikan untuk memasangnya dengan benar.

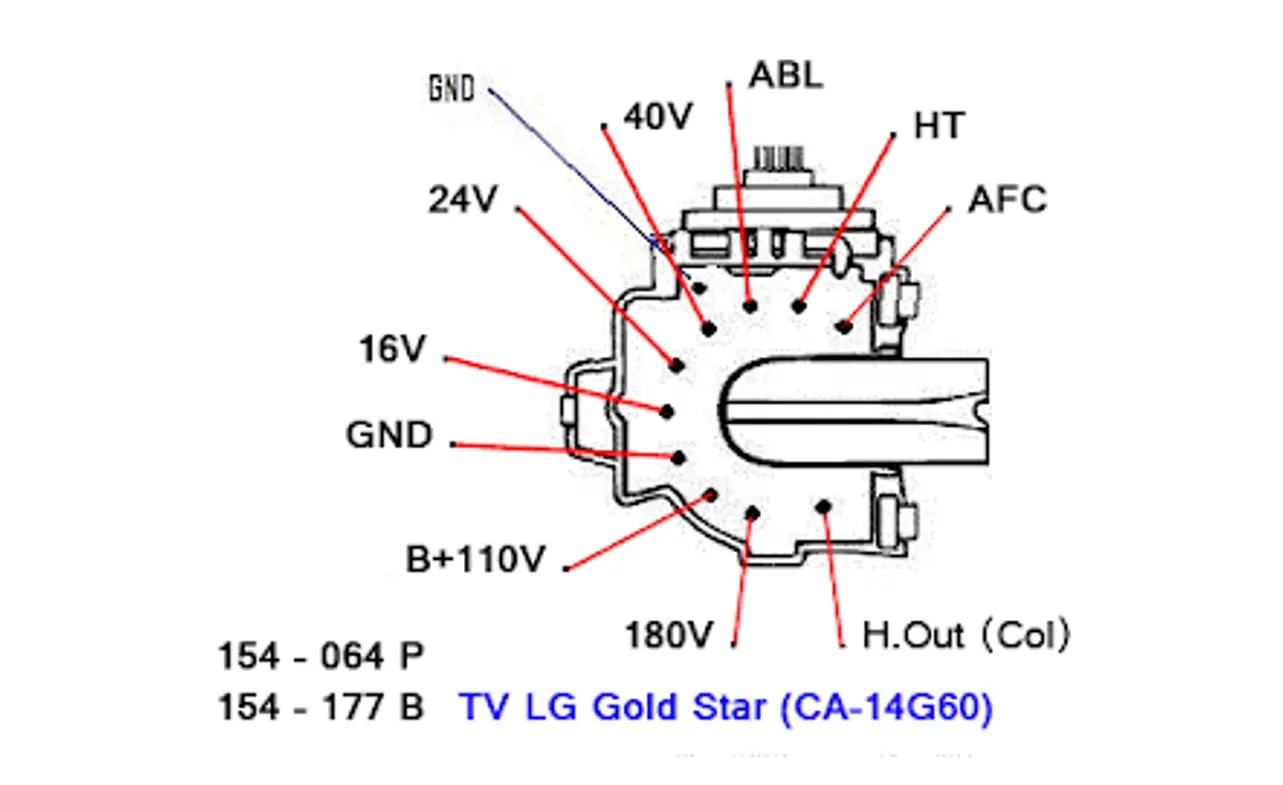

Data PIN: COL_185V_B+115V_GND_16V_24V_40V_ABL_H_AFC

COL H.Out / Colector Transistor Horizontal
185V Video +185V/+200V
B+115V Tegangan dari Regulator
GND Ground
16V Tegangan Out 16V
24V Tegangan Out 24V untuk power vertikal
40V Tegangan Out 40V
ABL Automatic Bright Limiter / pengatur pembatas
kecerahan secara otomatis
H Heater
AFC Automatic Frequency Control / pengunci
osilator frekuensi horizontal

Cara Mengganti Data Pin Flyback 154 177b

Bagian ini akan membantu Anda dalam mengganti data pin flyback 154 177b dengan benar. Ikuti langkah-langkah berikut untuk memastikan penggantian berjalan dengan lancar dan aman:

  1. Matikan TV Anda dan cabut kabel daya dari stop kontak.
  2. Lepaskan bagian belakang TV dengan hati-hati dan amati di mana letak data pin flyback.
  3. Merekam letak kabel dan konektor untuk memudahkan Anda saat kabel tersebut harus dilepas.
  4. Lepaskan kabel dan konektor data pin flyback dari PCB TV Anda secara hati-hati.
  5. Lepaskan sekrup data pin flyback dan lepaskan komponen dari perangkat TV Anda.
  6. Pasang data pin flyback yang baru ke TV Anda dan pasang kembali sekrupnya.
  7. Sambungkan kembali kabel dan konektor data pin flyback ke PCB TV dan pastikan semuanya terpasang dengan aman.
  8. Pasang kembali bagian belakang TV dan sambungkan kembali kabel daya ke stop kontak.
  9. Nyalakan TV Anda dan pastikan semuanya berfungsi dengan baik.

Dalam setiap saat tidak yakin dengan proses mengganti data pin flyback 154 177b, sebaiknya bawa TV Anda ke profesional untuk mendapatkan perbaikan yang tepat. Dalam situasi apapun, jangan mencoba menggantinya tanpa pengetahuan yang cukup karena dapat berbahaya.

Baca Juga:  Persamaan IC LM741, IC LF351, IC TL081, IC TL071

Tips Perawatan dan Perbaikan Televisi dengan Data Pin Flyback 154 177b

Setelah melakukan perbaikan pada televisi Anda menggunakan data pin flyback 154 177b, diperlukan perawatan khusus agar televisi dapat berfungsi dengan baik. Berikut adalah beberapa tips perawatan dan perbaikan televisi dengan menggunakan data pin flyback 154 177b:

  • Periksa secara teratur kondisi kabel dan konektor yang terhubung pada televisi. Pastikan tidak ada yang kendor dan bersihkan bagian tersebut secara teratur untuk menjaga kualitas sinyal.
  • Jangan biarkan televisi terpapar langsung pada sinar matahari atau dekat dengan sumber panas, seperti heater atau kompor. Hal ini dapat mempengaruhi kinerja TV dan memperpendek umur komponen, termasuk data pin flyback 154 177b.
  • Hindari menyalakan televisi terlalu lama atau meninggalkannya dalam mode standby terus-menerus. Hal ini dapat mengurangi masa pakai komponen dan meningkatkan risiko kerusakan pada TV.
  • Jika Anda melihat tanda-tanda kerusakan pada televisi, segera matikan dan cabut kabel listriknya. Anda dapat memeriksa kondisi data pin flyback 154 177b Anda atau meminta bantuan dari teknisi terpercaya.
  • Periksa secara teratur sirkuit dan kondensor untuk memastikan tidak ada yang berkarat atau terbakar.

Dengan melakukan perawatan dan perbaikan televisi secara rutin dengan menggunakan data pin flyback 154 177b, Anda dapat memastikan televisi berfungsi dengan baik dan berumur panjang. Selalu pastikan untuk membeli komponen berkualitas dan mengikuti panduan penggunaan dengan benar untuk hasil yang terbaik.

Dimana Membeli Data Pin Flyback 154 177b

Jika Anda membutuhkan data pin flyback 154 177b untuk perbaikan televisi Anda, ada beberapa tempat yang dapat Anda kunjungi. Berikut adalah beberapa saran toko online atau toko fisik yang menjual produk ini dengan kualitas terjamin:

  • Tokopedia
  • Bukalapak
  • Shopee
  • Elektronik Servis Terdekat

Anda dapat dengan mudah menemukan data pin flyback 154 177b di toko-toko ini dan pastikan untuk membeli yang berkualitas agar televisi Anda dapat berfungsi dengan baik. Selamat mencoba!

Baca Juga:  Persamaan IC TL072, NE5532, LM833, RC4558, OPA2134

Pertanyaan yang Sering Diajukan Tentang Data Pin Flyback 154 177b

Berikut ini adalah beberapa pertanyaan yang sering diajukan tentang data pin flyback 154 177b:

1. Apa itu data pin flyback 154 177b?

Data pin flyback 154 177b adalah sebuah komponen elektronik yang berfungsi dalam perbaikan televisi. Komponen ini bertanggung jawab untuk menghasilkan tegangan tinggi yang diperlukan oleh tabung sinar katode.

2. Bagaimana cara memeriksa apakah data pin flyback 154 177b masih berfungsi dengan baik

Ada beberapa cara untuk memeriksa apakah data pin flyback 154 177b masih berfungsi dengan baik, seperti menggunakan multimeter untuk mengukur resistansi dan kapasitansi komponen ini atau melakukan pengamatan visual pada kondisi fisiknya.

3. Apakah data pin flyback 154 177b dapat diganti sendiri?

Ya, data pin flyback 154 177b dapat diganti sendiri dengan mengikuti panduan langkah-langkah yang benar dan memastikan untuk menggunakan peralatan yang aman dan tepat.

4. Berapa harga data pin flyback 154 177b?

Harga data pin flyback 154 177b dapat bervariasi tergantung pada merek dan kualitasnya, tetapi biasanya berkisar antara Rp 50.000 hingga Rp 200.000.

5. Di mana saya bisa membeli data pin flyback 154 177b?

Anda dapat membeli data pin flyback 154 177b di toko elektronik terdekat atau melalui toko online yang terpercaya dan menjual komponen elektronik.
