IC 4558 Datasheet: Spesifikasi Teknis dan Cara Pakai


Abockbusup.com – Di dalam dunia elektronika, banyak sekali jenis-jenis Integrated Circuit (IC) yang berfungsi untuk berbagai macam keperluan. Salah satu jenis IC yang banyak digunakan adalah IC 4558. Apakah Anda tertarik untuk mengetahui lebih lanjut mengenai IC ini? Bagi Anda yang sedang mencari informasi lengkap tentang IC 4558, maka Anda berada di tempat yang tepat.

Pada bagian ini, kami akan memperkenalkan Anda dengan datasheet IC 4558, yang berisi informasi penting tentang spesifikasi teknis, aplikasi rekomendasi, dan panduan pemasangan. Tanpa panjang lebar lagi, mari kita mulai.

Spesifikasi Teknis IC 4558

Dalam seksion ini, Anda akan mengetahui spesifikasi teknis lengkap IC 4558. IC ini adalah sebuah komponen elektronik yang umum digunakan dalam perangkat audio. Berikut adalah spesifikasi teknis penting dari IC 4558:

Parameter Elektrik Spesifikasi
Tegangan Operasi ±4V hingga ±18V
Arus Keluaran 22mA
Kecepatan Slew Rate 1.5V/μs

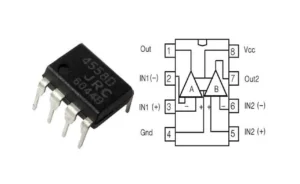

Anda juga akan menemukan diagram pin dan rangkaian internal IC 4558 di bawah ini:

Dengan informasi spesifikasi teknis ini, Anda dapat mengenal lebih dekat IC 4558 dan memahami peranannya dalam proyek elektronik Anda.

Aplikasi dan Panduan Pemasangan IC 4558

Selain digunakan sebagai penguat audio, IC 4558 juga dapat digunakan dalam berbagai aplikasi lain. Beberapa aplikasi umum meliputi:

  • Mixer audio
  • Amplifier operasional
  • Generator fungsi
  • Equalizer grafis
  • Komparator tegangan

Semua aplikasi ini memanfaatkan kemampuan IC 4558 untuk memberikan gain yang tinggi dan noise yang rendah.

Agar IC 4558 bekerja dengan baik dalam proyek elektronik Anda, Anda harus memperhatikan panduan pemasangan berikut ini:

  1. Pastikan pin 1 dihubungkan ke sumber tegangan negatif.
  2. Pastikan pin 2 dihubungkan ke sinyal input positif.
  3. Pastikan pin 3 dihubungkan ke sinyal input negatif.
  4. Pastikan pin 4 dihubungkan ke sumber tegangan positif.
  5. Pastikan pin 5 dihubungkan ke output positif.
  6. Pastikan pin 6 dihubungkan ke output negatif.
  7. Pastikan pin 7 dihubungkan ke ground.
  8. Pastikan pin 8 dihubungkan ke kondensator untuk menghilangkan noise.
Baca Juga:  Persamaan IC LA 78141 dengan LA 7840, LA 78040, LA 76810

Dengan mengikuti panduan pemasangan ini dengan benar, Anda dapat memastikan bahwa IC 4558 berfungsi dengan baik dan memberikan hasil yang diinginkan dalam proyek elektronik Anda.
